mos管怎樣檢測好壞_mos管怎樣檢測好壞清風電子視頻

振邦微科技 2023-04-17 00:50:07 芯片常識 166 ℃ 1 評論

mos管怎么測試好壞

用萬能表檢測mos管好壞的方法:

將萬用表兩個表筆分別搭接在其他兩個極:給B極與任意一個極接一個10千歐姆電阻,電阻先不要接上 ,把表筆分別放在兩級,電阻這時再接觸,指針擺動越大證明該管拆兆敗子放大系數就越大 ,也就是說該管子就越好,反之越差 。

接電阻的那一端為C極;若是紅表筆為P管,黑表筆旅顫為N管。凡是不符合以上測量數據的三極管都是壞的。

萬用表的相關要求規定:

1 、指針表讀取精度較差 ,但指針擺動的過程比較直觀 ,其擺動速度幅度有時也能比較客觀地反映了被測量的大小(比如測電視機數據總線(SDL)在傳送數據時的輕微抖動);數字表讀數直觀,但數字變化的過程看起來很雜亂,不太容易觀猜絕看 。

2、數字萬用表的準確度是測量結果中系統誤差與隨機誤差的綜合。它表示測量值與真值的一致程度 ,也反映測量誤差的大小。一般講準確度愈高,測量誤差就愈小,反之亦然 。

3、指針表內一般有兩塊電池 ,一塊低電壓的1.5V,一塊是高電壓的9V或15V,其黑表筆相對紅表筆來說是正端 。數字表則常用一塊6V或9V的電池。在電阻檔,指針表的表筆輸出電流相對數字表來說要大很多,用R×1Ω檔可以使揚聲器發出響亮的“噠”聲 ,用R×10kΩ檔甚至可以點亮發光二極管。

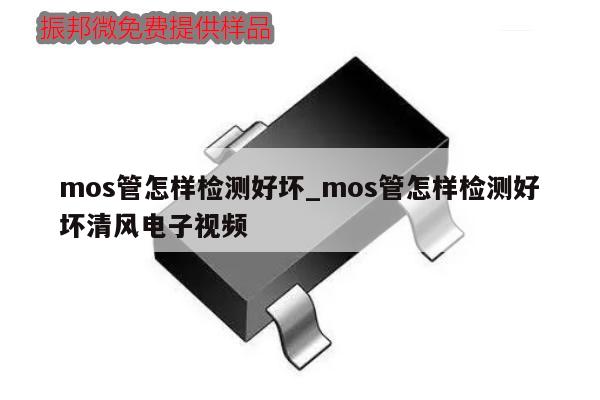

mos管怎樣檢測好壞_mos管怎樣檢測好壞清風電子視頻,第1張

MOS管的好壞如何判斷

用萬用表R×1k檔或R×10k檔,測量場效應管任意兩腳之間的正 、反向電阻值 。正常時,除漏極與源極的正向電阻值較小外 ,其余各引腳之間(G與D、G與S)的正、反向電阻值均應為無窮大。若測得某兩極之間的電阻值接昌晌近0Ω,則說明該管已擊穿損壞。

另外,還可以用觸發柵極(P溝橋好道場效應晶敏迅鉛體管用紅表筆觸發 ,N溝道場效應管用黑表筆觸發)的方法來判斷場應管是否損壞 。若觸發有效(觸發柵極G后 ,D 、S極之間的正 、反向電阻均變?yōu)?),則可確定該管性能良好。

MOS管用數字萬用表怎么測其好壞及引腳?

用數字萬用表測量MOS管好壞及引腳的方法:以N溝道MOS場效應管為例。

一、先確定MOS管的引腳:

1、先對MOS管放電,將三個腳短路即可;

1 、首先找出場效應管的D極(漏極) 。對于TO-252、TO-220這類封裝的帶有散熱片的場效應管 ,它們的散熱片在內部是與管子的D極相連的,故我們可用數字萬用表的二極管檔測量管子的各個引腳,哪個引腳與散熱片相連 ,哪個引腳就是D極。

2、找到D極后,將萬用表調至二極管檔;

3 、用黑表筆接觸管子的D極,用紅表筆分別接觸管子的另外兩個引腳。若接觸到某個引腳時 ,萬用表顯示的讀數為一個硅二極管的正向壓降,那么該引腳即為S極(源極),剩下的那個引腳即為G極(柵極) 。

二、MOS管好壞的測量:

1、當把紅表筆放在S極上 ,黑表筆放在D極上,可以測出來這個導通壓降,一般在0.5V左右為正常;

2 、G腳測量 ,需要先對G極充下電 ,把紅表筆放在G極,黑表筆放在S極;

3、再次把紅表檔行純筆放在S極上,黑表筆放在D極上 ,可以測出來這個放大壓降,一般在0.3V左右為正常;

擴展資料

MOS管的主要參數

1、開啟電壓VT

開啟電壓(又稱閾值電壓):使得源極S和漏極D之間開始形成導電溝道所需的柵極電壓;

標準的N溝道MOS管,VT約為3~6V;通過工藝上的改進 ,可以使MOS管的VT值降到2~3V。

2 、直流輸入電阻RAH

即在柵源極之間加的電壓與柵極電流之比

這一特性有時以流過柵極的柵流表示

MOS管的RAH 可以很容易地超過1010Ω。

3.、漏源擊穿電壓BVDS

在VAH =0(增強型)的條件下,在增加漏源電壓過程中使ID開始劇增時的VDS稱為漏源擊穿電壓BVDS

ID劇增的原因有下列兩個方面:

(1)漏極附近耗盡層的雪崩擊穿;

(2)漏源極間的穿通擊穿;

有些MOS管中,其溝道長度較短 ,不斷增加VDS會使漏區的耗盡層一直擴展到源區,使溝道長度為零,即產生漏源間的穿通 ,穿通后,源區中的多數載流子,將直接受耗盡層電場的吸引 ,到達漏區 ,產生大的ID 。

4、柵源擊穿電壓BVAH

在增加柵源電壓過程中,使柵極電流IG由零開始劇增時的VAH ,稱為柵源擊穿電壓BVAH 。

5 、低頻跨導gm

在VDS為某一固定數值的條件下 ,漏極電流的微變量和引起這個變化的柵源電壓微變量之比稱為跨導;

gm反映了柵源電行咐壓對漏極電流的控制能力,是表征MOS管放大能力的一個重要參數

一般在十分之幾至幾mA/V的范圍內

6 、導通電阻RON

導通電阻RON說明帶姿了VDS對ID的影響,是漏極特性某一點切線的斜率的倒數

在飽和區 ,ID幾乎不隨VDS改變,RON的數值很大,一般在幾十千歐到幾百千歐之間

由于在數字電路中 ,MOS管導通時經常工作在VDS=0的狀態下,所以這時的導通電阻RON可用原點的RON來近似

·對一般的MOS管而言,RON的數值在幾百歐以內

7、極間電容

三個電極之間都存在著極間電容:柵源電容CAH 、柵漏電容CGD和漏源電容CDS

CAH 和CGD約為1~3pF ,CDS約在0.1~1pF之間

8 、低頻噪聲系數NF

噪聲是由管子內部載流子運動的不規則性所引起的。·由于它的存在,就使一個放大器即便在沒有信號輸人時,在輸出端也出現不規則的電壓或電流變化

噪聲性能的大小通常用噪聲系數NF來表示 ,它的單位為分貝(dB)。這個數值越小 ,代表管子所產生的噪聲越小

低頻噪聲系數是在低頻范圍內測出的噪聲系數

場效應管的噪聲系數約為幾個分貝,它比雙極性三極管的要小

mos管怎樣檢測好壞的介紹就聊到這里吧,感謝你花時間閱讀本站內容 ,更多關于mos管怎樣檢測好壞清風電子視頻、mos管怎樣檢測好壞的信息別忘了在本站進行查找喔 。
