當前位置:網站首頁 > 產品中心 > dc dc降壓芯片 > 24v降壓芯片 正文 24v降壓芯片

24v轉5v,芯片及電路圖

振邦微科技 2023-03-17 15:21:49 24v降壓芯片 925 ℃ 1 評論

注意事項 :

IN+ 輸入正極 IN-輸入負極!

OUT+輸出正極 OUT-輸出負極!

注意輸入輸出不能接反。接反可能會燒掉!

24v轉5v電源模塊

24v轉5v,芯片及電路圖,第1張

輸入:直流8V 至 40V (輸入的電壓必須比要輸出的電壓高1.5v以上 。不能升壓)

輸出:直流 1.5V 至 32V 電壓連續可調,高效率最大輸出電流為5a。

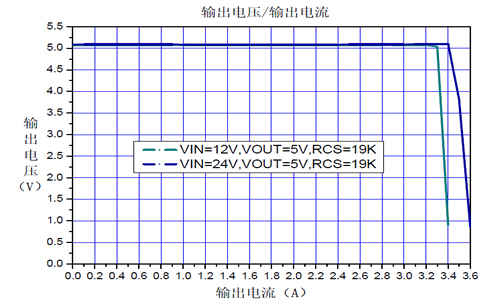

24v轉5v電壓與電流關系曲線圖
24v轉5v,芯片及電路圖,第2張

長時間工作建議在2.5A以內的電流使用,同時加上散熱片(10W以上輸出);
由于是降壓模塊,為了保證輸出穩定,請保持最小1.5V壓差。

型號/名稱

24v轉5v DC-DC同步降壓模塊

輸入電壓

8V~40V

輸出電壓

1.25V~32V

輸出電流

3.5A(最大)

轉換效率

95%(最高)

輸出紋波

<30mV

開關頻率

160KHz

工作溫度

-45~ +85

典型應用

24v轉5v

核心芯片

 AH8625(sop-8封裝)

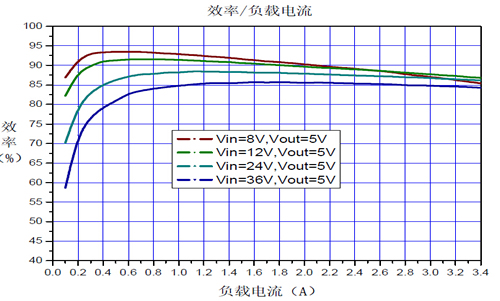

24v轉5v效率曲線圖
24v轉5v,芯片及電路圖,第3張

接線方式

焊接 ,直接將電源線焊在輸入(輸出)端口;


應用例子

1.車載穩壓電源,只需要將本模塊輸入端接上汽車點煙嘴供電,為您的手機、MP3 、MP4、PSP充電等許多設備供電 ,非常簡單方便 。

2.給電子設備供電,當設備需要3-35V供電而手里對應電壓電源時,用這個模塊就可以方便的把電壓調到所需電壓 ,解決困擾。

3.系統工作電壓測試,做項目時可以使用本模塊調試出各種電壓測試系統工作電壓范圍,非常輕松方便。
